一、9800se的由来

Ati从去年6月发布性能强劲的r300核心以来，成功地将nvidia保持了两年半的的显示核心性能冠军的称号夺了过来，并且将纪录保持了半年多。在此期间，高端显卡市场擂主迅速易主为Ati，nvida迫于形势，匆匆推出geforce fx 5800ultra来迎战，但是它的性能并不想大家想象中的那样强大，并且噪音和发热量问题也成了nvidia心中的隐痛，给Ati带来了大好的发展机会。就在这个时候，Ati从容不迫的推出了他们的新产品：基于r350/rv350核心的radeon 9800/9600，分别替代radeon 9700/9500。但是Radeon 9800和Radeon 9600的性能差距比较大，使Ati的高端产品与中端产品之间有了一个小小的断层，为了填补中高端显卡市场的空当，Ati将r350核心中的4条渲染流水线关闭，这就出现了Radeon 9800se。由于各个厂商对自己的9800se产品定位不同，所以其具体规格也不尽相同，大概为：核心频率：325-380MHz，现存频率：500-680MHz，4条渲染流水线,支持directx 9.0，通过扩展实现对opengl的完整支持，HYPER-Z压缩：24：1，smartshader 2.1，smoothvision 2.1,fullstream,videoshader。从规格上来看，除了只有4条渲染流水线外，其他的和9800pro几乎一模一样！看到这里，你心动了没有？是不是和当年的9500一样，可以通过软件改造的方法将其余的4条渲染流水线打开，让你的9800se和9800pro的核心一样，具有8条渲染流水线呢？我们就一起开始踏上9800se的改造之路吧！

二、目前市场上比较常见的9800se显卡

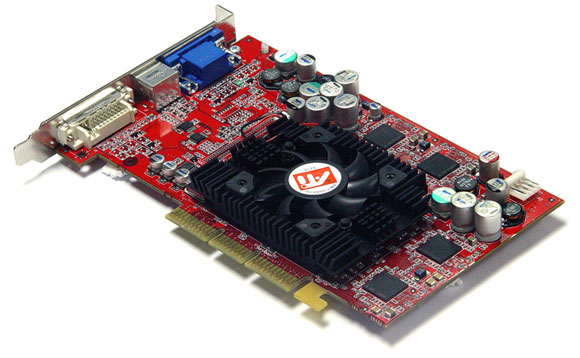

目前市场上正在销售的9800se显卡的价格一般在1099-1999元之间。其中，powercolor的9800se黄金版采用的是9700pro的8层pcb基板，并且采用了128MB 256bit现代2.8ns ddr显存,显存编号为：HY5DU283222，该卡的默认核心/显存频率为：380/680MHz,显存带宽：21G,与9800pro 一致

目前市场上正在销售的各个品牌的1099元的9800se使用是tsop封装的4ns显存颗粒，核心频率一般为325MHz，绿版显存频率为500MHz,红版显存频率为550MHz。显存位宽128bit，为了节约成本，采用了6层pcb基板设计，买显卡的时候还会赠送logitech的一款光电鼠，大家不要忘记哦！

三、改造前的准备：不得不提的驱动问题

本来安装驱动程序是很简单的过程，但是现在由于9800se显示芯片是Only For China的产品，Ati还没有来得及在cat3.5/3.6的inf中加上9800se的信息，所以现在在各个网站下载的公版驱动程序都不能直接安装，目前能直接安装的只有显卡附送的光盘中的驱动和从mydrivers下载的破解驱动，那么怎样安装公版驱动呢？下面一步一步跟我来吧。

1、先根据你的操作系统，（我这里是windows xp pro）下载Ati最新的驱动程序，下载完成后把文件解压缩到硬盘中的一个文件夹内，不要先直接安装，否则会出错的。

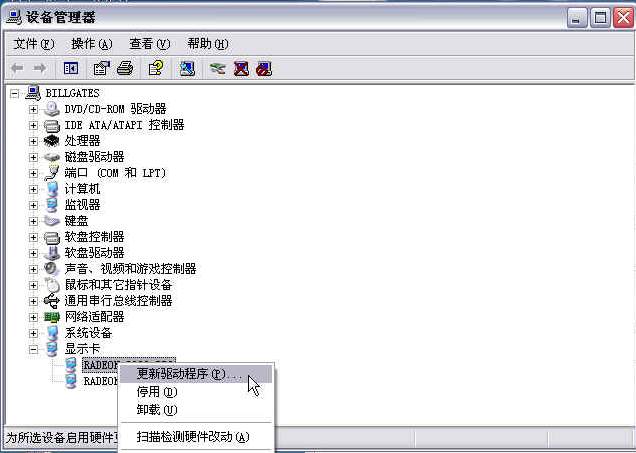

2、然后打开“设备管理器”打开“显示卡”选项，现在应该出现两个带有问号的设备，此时用右键点击其中一个设备，选择“更新驱动程序”

3、然后选择 “从列表或者指定位置安装”：

4、然后选择“不要搜索，我要自己选择安装驱动程序”，点击“下一步”：

5、然后在弹出的对话框中选择“从磁盘安装”：

6、然后点击“浏览”，将目标指向刚才解压缩的文件夹：

7、在刚才解开的驱动程序文件夹的2K_XP INF目录中，找到了驱动程序，直接点击下一步即可。

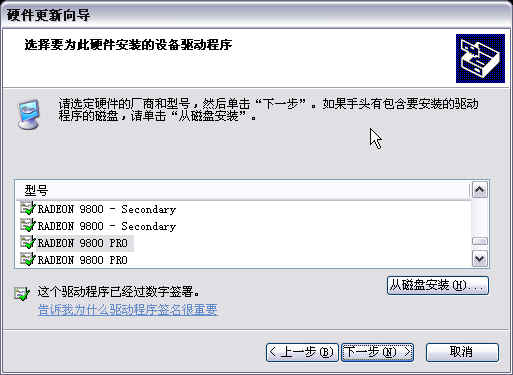

8、在下面的列表中，有3-4个9800pro 的选项，我试验过多次，只能第一个成功，我们在这里装驱动程序的时候就选择第一个吧

9、重新启动后，驱动程序的安装就算完成了。

四、本次改造测试的软、硬件平台

1、硬件平台：

cpu Athlon xp 2600+(166*12.5)

内存 Kingmax ddr333 128Mb*2 @2,3,2,2

主板 Epox 8rda+(nforce2 spp+mcp-t)

硬盘 Maxtor 金钻7代 6l040j2

显示环境 1024*768@85Hz,32bit

Power supply Skyhawk a400h

声卡 Nforce2 apu

2、软件平台

操作系统 Microsoft windows xp pro

主板驱动程序 Nforce2 drivers 2.03

显卡驱动 Ati catalyst 3.6

3dmark03 Patch330

3dmark2001se Patch330

五、改造之前的成绩：

下面先以9800se黄金版为例，让我们来看一看这块卡在改造之前的表现：

改造之前，默认打开4条渲染流水线，显存位宽是256bit的，在Ati显示芯片属性面板里面，芯片类型是9800se

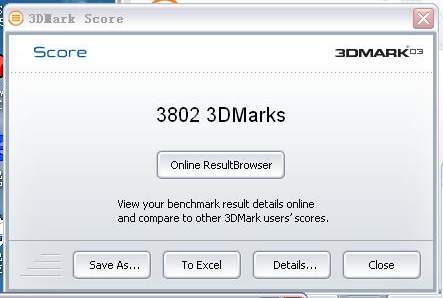

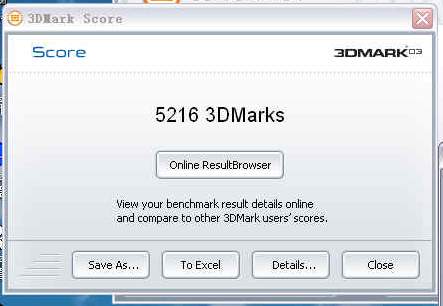

3dmark03 的成绩如下

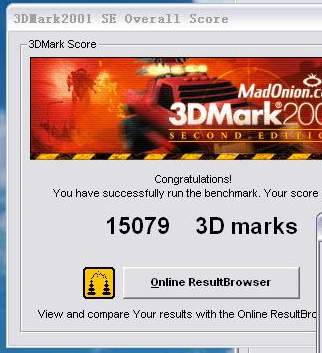

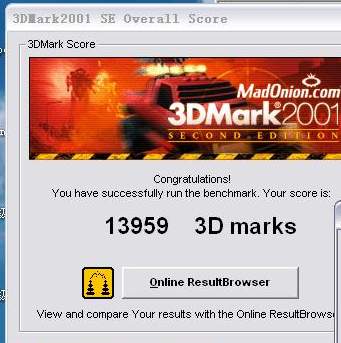

下面是改造之前的3dmark2001se成绩：

六、具体的改造过程和步骤：

1，改造成9800 pro！

由于我们在前面已经安装了9800pro的驱动程序，下面的改造过程也就很简单了，在改造之前先在C:\windows\system32\drivers目录下面的ati2mtag.sys这个文件拷贝出来，放在一个比较容易记住的目录下，比如放在C盘的根目录下。

1、下载rivatuner改造工具，并安装

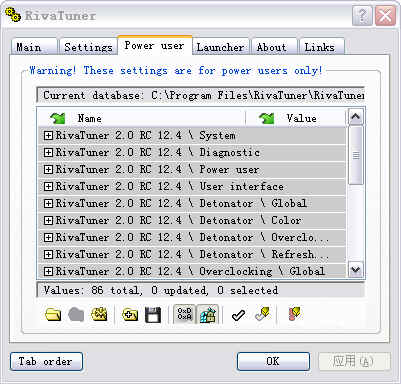

2、运行rivetuner,选择power user ，在弹出的对话框中按“OK”

：

3、选择“open patch script”然后进入“patch scripts”：

4、进入ati目录，选择“soft9x00”：

5、根据你的操作系统，选择相应的修改文件，以我这里为例，我的操作系统是windows xp，选择“soft 9x00 w2k”，点击“打开”

6、在弹出的对话框中选择“force 9800 capabilities”，然后点击“continue”：

7、接下来，系统提示你寻找ati2mtag.sys这个文件，这个时候把目录指向刚才的刚才拷贝出来的ati2mtag.sys的目录，打开，过几秒钟，rivatuner就会提示修改成功！

8、把修改好的ati2mtag.sys拷贝到原目录：C:\windows\system32\drivers，覆盖原文件，重新启动计算机，大功告成了！

9、打开rivatuner,这个时候我们已经可以看到8条渲染管道已经都打开了：

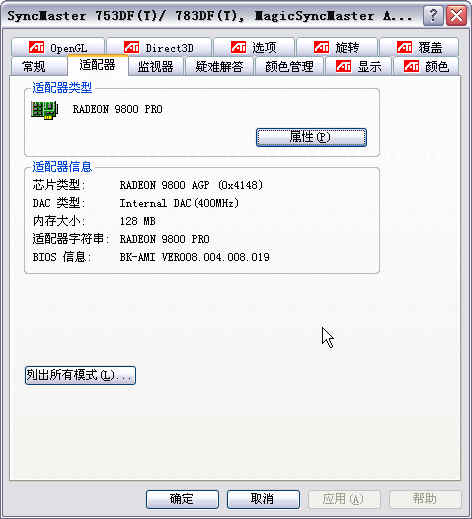

10、这个时候，ati控制面板中显示芯片的类型也成为9800agp了。

修改后到底性能怎样呢？我们一起来看看吧！

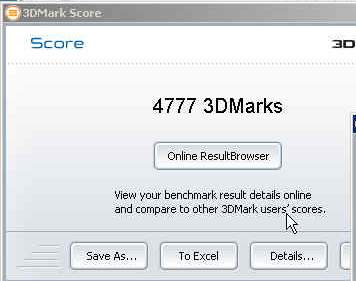

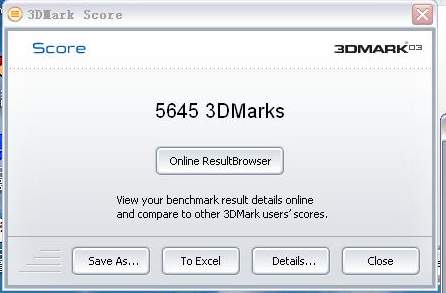

3dmark03得分

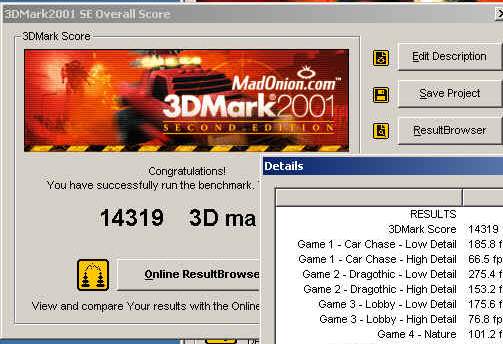

2001se得分

现在mydrivers提供了破解的ati2mtag.sys这个文件的下载，大家也可以下载回来，解压缩后放到C:\windows\system32\drivers这个目录中，覆盖原来的文件即可。不过下载这个文件之前一定要看清楚是for那个驱动版本的，以免造成破解失败。

最后对黄金版小超了一下，没有问题，看来r350 芯片还是有一定的超频潜力的

这次测试的cpu和内存都不是太好，因此成绩偏低了一些，如果外频能达到200以上，相信成绩还会进一步提高。

2，改造成9700 pro！

下面我们来一起将9800se黄金版改造成9700pro：

从9700pro到9800pro，ati显示核心的变化并不是很大，把核心\显存频率从325\310MHz提高到了380\340MHz；并且9800pro开始支持Pixel Shader 2.1和Vertex Shader 2.1，而这一些都是可以通过软件进行修改就可实现的功能。

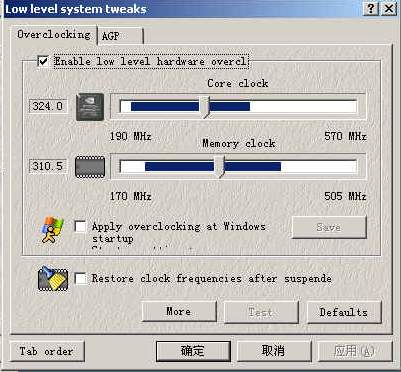

前面，我们已经打开了9800se黄金版的全部8条渲染管线，现在如果要将其改造成9700pro，只需将核心\显存频率降低到325\310MHz就可以了

下面是改造好的9700pro 3dmark03的测试成绩：

3，改造成fire gl x1！

ati的产品线中，除了有面对普通消费者的9700/9800系列显示卡，还有面对工作站级的显示卡fire gl系列，与9700相对应的是fire gl x1。

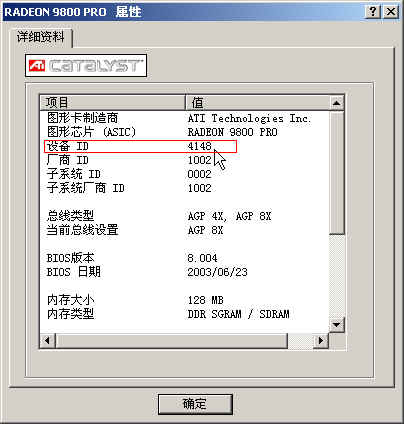

在我们改造手中的9800se之前，我们先要看看我们这张显卡的id

然后我们下载fire gl x1显示卡的驱动程序，下载链接如下：

http://file3.mydrivers.com/files/display/fireglx1z1-win2kxp-1021.exe

然后我们将其解压缩到任意目录下。

下面我们开始改造，这次我们使用的法宝仍然是rivatuner:

这次我们修改的目的不同，要选择soft firegl

我们这次下载的驱动程序版本是1021，所以接下来一定要选择1021，和驱动程序版本对应：

然后选择“softfireglw2k”，点击“打开”

由于我们改造的目标是firegl x1，接下来我们在下拉菜单中选择“force firegl x1 capabilities”，点击“continue”

然后rivatuner会提示我们寻找“fglrym.sys”这个文件，这个文件就在刚刚解压缩之后的“drivers”这个目录里面。点击“打开”，稍候系统就会提示我们修改成功了！

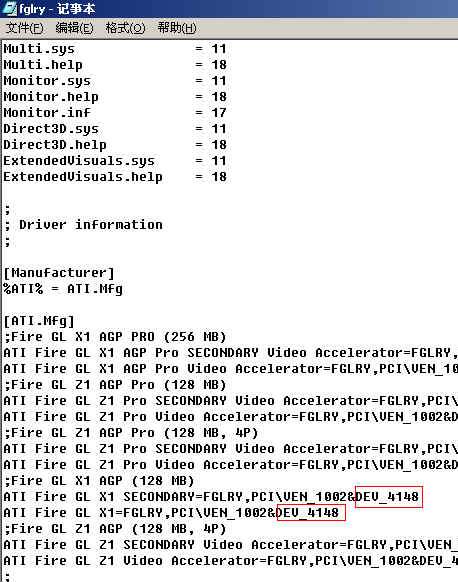

但是改造过程还没有完成，由于firegl的驱动程序不认识我们的显卡，我们还要在驱动程序中添加我们这张显卡的相关信息，打开fglry.inf这个文件，在下图（图15）所示的地方，将dev_后面的显卡id改为我们刚刚在前面看到的id。

保存之后退出，我们对驱动程序的改造就完成了！

接下来安装驱动程序，也和我们在前面遇到的问题一样，现在我们不能直接安装firegl的驱动程序，而需要在设备管理器中手动安装驱动程序，这个过程和我们在前面所述的驱动程序的安装步骤一样，这里就不重复了。

装好驱动程序后，ati的控制面板也变成了专业控制面版。

这时，我们手中这块不到2000元的显示卡摇身一变，成了价值逾万的ati专业级显卡firegl x1！

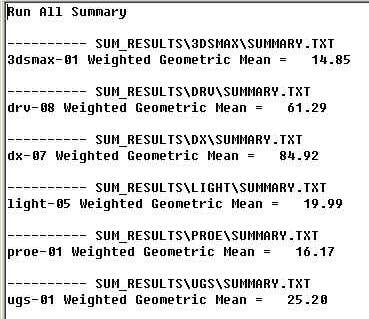

Specviewperf是spec最近推出的新一代专业3d测试软件，其测试项目采用了许多真实的模型\场景，可以充分反映显示卡在专业领域应用的性能，本次测试使用的是specviewperf 7.0。

成绩如下

由于ati此款驱动程序不能支持directx9，因此无法完成3dmark03的全部测试，其结果也没有可比性，因此在此不做3dmark03的测试。

3dmark2001se的测试成绩如下

可以看出，在专业测试项目中，改造成的firegl x1大获全胜，在某些测试项目中，性能提升了大约100%！驱动程序的魅力可见一斑。但是在3dmark的测试中，firegl x1却全然不敌9800pro，看来“术业有专功”，两种显卡的应用领域不同，所侧重的方面也就不同了。

现在，ati的firegl x1,z1,x2系列显卡的最新驱动78841也已经发布了，这款驱动程序支持directx9，对游戏开发者来说无疑是雪中送炭，同时也说明基于directx9的游戏也要马上来临了。但是这一款驱动的破解程序还没有出来，现在改造的时候，大家只能打开9800se的4条渲染管线，如果您想打开8条渲染管道，只好等新版的rivetuner出来了。在安装这个新驱动的时候，同样，也要在install.ini这个文件中添加您的显示卡的id,如图

七、改造需要注意的地方：

只要是改卡，都会存在风险，大家一定要做好心理准备，刚开始上市的9800se黄金版的确修改成功率很高，到了90%以上，但是随着时间的推移，越来越多的朋友发现改卡之后会花屏，甚至死机，当初买卡的好心情全没有了，希望大家认真对待这张卡的时候一定要谨慎。

一般来说，改卡之后运行3dmark2001se,3dmark03不花屏， Ati的demo不花屏，能通过r95modanalyzer测试，这样来说就是修改成功了！

r95modanalyzer这个软件的下载链接在这里：http://210.32.200.47/up/files/R95ModAnalyzer.rar

另外，目前上市的9800se还不是一款非常成熟的产品，如果你感兴趣的话，最好还是等Ati新的驱动程序发布再出手的好。

八、目前存在的尚且需要探讨的问题

1、改好的9800se黄金版测试成绩总是不如真正的9800p，并且还相差比较多，频率运行在380/340mhz的9700pro也要比改好的9800se好，看来应该可以排除pcb 板的原因。我个人感觉有可能是目前的Ati的驱动程序对9800se的支持不是很完善，也可能是gpu的cache问题，希望大家一起探讨。

2、这块卡的耗电量比较大，买了这块卡的没有好电源的朋友可能要换电源了，用9500的时候，我的航嘉冷静王钻石版表现还可以，但是换上这块卡之后，+12v电压到了12.57，+5v电压下降到了4.55，而且电压值也不稳了，最后换了台湾天鹰标准400w电源才稳定下来，看来以后显卡的功耗问题也不可忽视啊！

3、有朋友反映这块卡和sony E200显示器兼容性不好，这个问题到目前还没有得到证实。

4、黄金版中有的卡不修改的时候运行测试就花屏，但是修改成功了之后就什么问题都没有了！

最后，祝大家改卡顺利！：）
