论坛精华：蓝色兔子热管散热技术大讨论

【本站论坛精华】
2002年12月14日11:52

• HUB
• 耗材
• 刻录机
• 打印机
• 扫描仪
• 摄像头
• 路由器
• 交换机
• 数码相机
• 移动存储
• MP3

• 手机
• 家电
• PDA
• PALM
• 笔记本

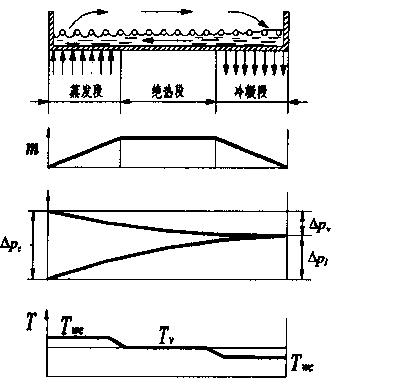

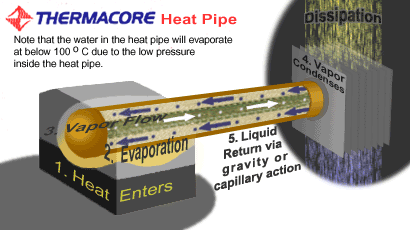

大家好！我来了！见到你们很高兴！ 蓝兔子 (32735)于2002/12/09(11:41:52).. 你们有没有兴趣？讨论一下热管。 我想在这周和大家讨论一下热管，大家有什么看发，希望大家能参加，谢谢！ 我会在每天的下午2：30左右发表我自己的看法。 希望我们大家共同进步！谢谢！ 后面的跟贴（8 条） ◎ 是讨论产品，还是技术？ 小2 (32759)于2002/12/09(14:41:51).. 产品和技术（基本的东西吧），我想大家并不是都很清楚热管 蓝兔子 (32760)于2002/12/09(14:56:25).. 我只是想借这机会和大家了解一下 ◎ 『转贴』我先来翻翻老帖子－－－『中华热坛』“热管函授班”第一课：热管的工作原理 小2 (32762)于2002/12/09(15:04:11).. 热管的基本工作 典型的热管由管壳、吸液芯和端盖组成，将管内抽成1．3×(10负1－－－10负4)Pa的负压后充以适量的工作液体，使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。管的一端为蒸发段(加热段)，另一端为冷凝段(冷却段)，根据应用需要在两段中间可布置绝热段。当热管的一端受热时毛纫芯中的液体蒸发汽化，蒸汽在微小的压差下流向另一端放出热量凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段。如此循环不己，热量由热管的一端传至另—端。热管在实现这一热量转移的过程中，包含了以下六个相互关联的主要过程： (1)热量从热源通过热管管壁和充满工作液体的吸液芯传递到（液－－－汽）分界面； (2)液体在蒸发段内的（液－－汽）分界面上蒸发； (3)蒸汽腔内的蒸汽从蒸发段流到冷凝段； (4)蒸汽在冷凝段内的汽．液分界面上凝结： (5)热量从（汽－－液）分界面通过吸液芯、液体和管壁传给冷源： (6)在吸液芯内由于毛细作用使冷凝后的工作液体回流到蒸发段。 ◎ 你應該在說的詳細些！有圖了，就應該有更具體的介紹！謝謝！ 蓝兔子 (32766)于2002/12/09(15:12:06).. ◎ GIF动画，请注意热管的1－6步骤的过程 小2 (32763)于2002/12/09(15:05:45).. ◎ 『转贴』『中华热坛』“热管函授班”第二课：热管的基本特性 小2 (32768)于2002/12/09(15:15:44).. 热管的基本特性 热管是依靠自身内部工作液体相变来实现传热的传热元件，具有以下基本特性。 (3)很高的导热性 热管内部主要靠工作液体的汽、液相变传热，热阻很小，因此具有很高的导热能力。与银、铜、铝等金属相比，单位重量的热管可多传递几个数量级的热量。当然，高导热性也是相对而言的，温差总是存在的，可能违反热力学第二定律，并且热管的传热能力受到各种因素的限制，存在着一些传热极限；热管的轴向导热性很强，径向并无太大的改善(径向热管除外)。 (2)优良的等温性 热管内腔的蒸汽是处于饱和状态，饱和蒸汽的压力决定于饱和温度，饱和蒸汽从蒸发段流向冷凝段所产生的压降很小，根据热力学中的方程式可知，温降亦很小，因而热管具有优良的等温性。 (3)热流密度可变性 热管可以独立改变蒸发段或冷却段的加热面积，即以较小的加热面积输入热量，而以较大的冷却面积输出热量，或者热管可以较大的传热面积输入热量，而以较小的冷却面积输出热量，这样即可以改变热流密度，解决一些其他方法难以解决的传热难题。 (4)热流方向酌可逆性 一根水平放置的有芯热管，由于其内部循环动力是毛细力，因此任意一端受热就可作为蒸发段，而另一端向外散热就成为冷凝段。此特点可用于宇宙飞船和人造卫星在空间的温度展平，也可用于先放热后吸热的化学反应器及其他装置。 (5)热二极管与热开关性能 热管可做成热二极管或热开关，所谓热二极管就是只允许热流向一个方向流动，而不允许向相反的方向流动；热开关则是当热源温度高于某一温度时，热管开始工作，当热源温度低于这一温度时，热管就不传热。 (6)恒温特性(可控热管) 普通热管的各部分热阻基本上不随加热量的变化而变，因此当加热量变化时，热管备部分的温度亦随之变化。但人们发展了另一种热管——可变导热管，使得冷凝段的热阻随加热量的增加而降低、随加热量的减少而增加，这样可使热管在加热量大幅度变化的情况下，蒸汽温度变化极小，实现温度的控制，这就是热管的恒温特性。 (7)环境的适应性 热管的形状可随热源和冷源的条件而变化，热管可做成电机的转轴、燃气轮机的叶片、钻头、手术刀等等，热管也可做成分离式的，以适应长距离或冲热流体不能混合的情况下的换热；热管既可以用于地面(重力场)，也可用于空间(无重力场)。 ◎ 幫我在後面加個圖上去，謝謝！小2 蓝兔子 (32770)于2002/12/09(15:22:23).. 圖二表示了熱管管內汽-液交界面形狀、蒸氣質量流量、壓力以及管壁溫度 T w 和管內蒸氣溫度 T v 沿管長的變化趨勢。沿整個熱管長度，汽-液交界處的汽相與液相之間的靜壓差都與該處的局部毛細壓差相平衡。△ Pc (毛細壓頭—是熱管內部工作液體循環的推動力，用來克服蒸汽從蒸發段流向冷凝段的壓力降△ P v、冷凝液體從冷凝段流回蒸發段的壓力降△Pl和重力場對液體流動的壓力降（△Pg可以是正值、是負值或爲零，視熱管在重力場中的位置而定）。因此, △ Pc ≥ △Pl +△ P v +△ Pg是熱管正常工作的必要備件。 ◎ 是否这张？ 小2 (32772)于2002/12/09(15:30:01)..

【作者：小熊在线论坛精华 北京】　　版权作品 未经许可 请勿转载
