近年来，光存储产品在技术逐步完善的同时，成本也不断被降低。DVD-ROM/CD-RW等产品，价格已不再高不可攀，普及率也因此直线上升。然而，一个很尴尬的问题摆在人们面前。即：一般电脑只有两个IDE通道（4个IDE插槽），而增加DVD-ROM或CD-RW产品，无疑会占用IDE资源，且会增加系统的负重。当用户同时需要这两类产品时，问题就越加明显。如何解决在一台电脑上既能观看DVD影碟，又能刻录数据光盘，又不会影响系统的稳定性呢？COMBO产品，因此应运而生。 其实，很早市场中就已经出现，既能支持DVD－ROM，又能支持CD-ROM、CD-R/RW功能的产品，但因其刚刚成型，还处于概念阶段，且芯片专利费用昂贵，价格很难为一般用户所接受。但COMBO就避免了此种情况的发生，由于它只相当于一台DVD-ROM和一台CD-RW的整合，芯片都是使用同级别DVD-ROM和CD-RW的系统芯片，再加上整合后节省了一定的配料成本，因此，可以以十分低廉的价格登陆市场。三星电子很早就发布了16X COMBO产品，随着它的降价，消费者也逐渐认识到了COMBO的特殊能力，COMBO市场悄然兴起。然而，部分消费者出现了一个错误的概念，以为COMBO只有三星才有，实际情况并非如此，现在已经有很多光存储产品制造商陆续推出COMBO产品，源兴微电子的万宝容16X COMBO就是其中最先上市的产品之一。

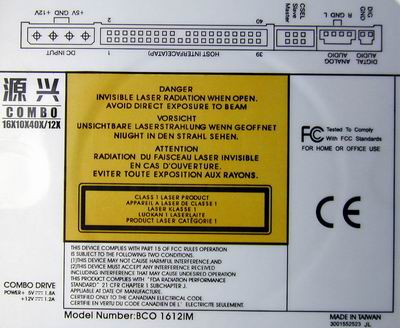

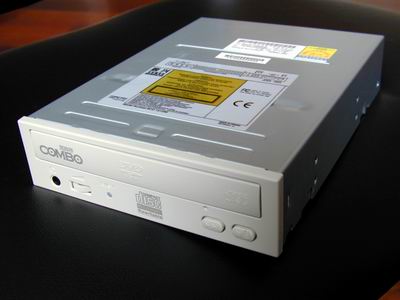

源兴万宝容16X COMBO是市场中仅有的几款COMBO产品之一，属台系产品范畴，从设计风格方面，与韩系代表作品三星康宝存在较大差别。  源兴COMBO前面板采用标准双键设计，右下角配置弹出键、播放键，紧急弹出窗口被设置在播放键上方。左下角耳机插口、音量调节旋钮装备齐全，指示灯读盘闪烁为绿色，刻录光盘时则为红色。  在后面板上有DC电源接口，ATAPI数据接口，主重盘跳线设置，模拟音频输出。  驱动器的铭牌明显位置标明了该产品的性能，16倍速写入、10倍速复写、40倍速读取和12倍速DVD读取。另外，在右下角位置，还标明了该产品的产地－－台湾。

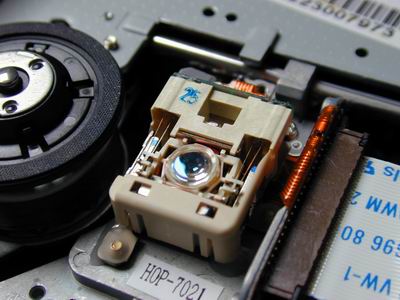

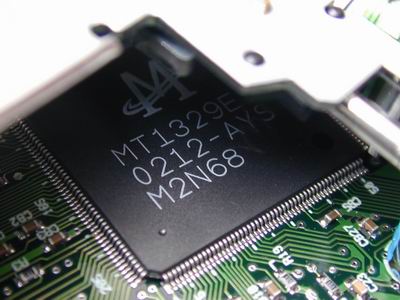

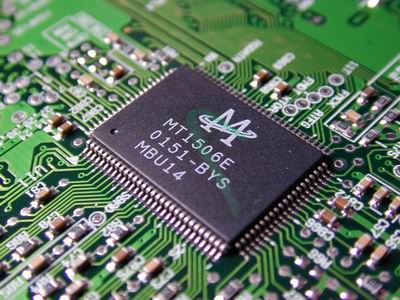

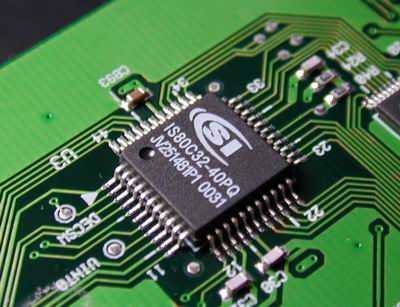

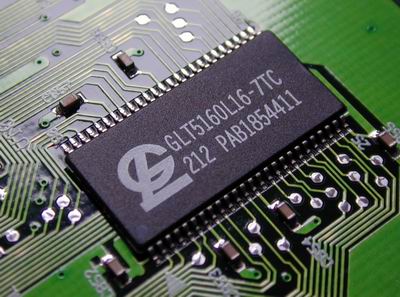

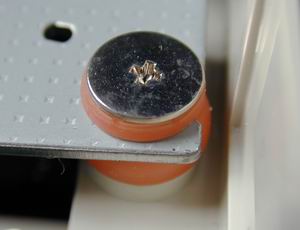

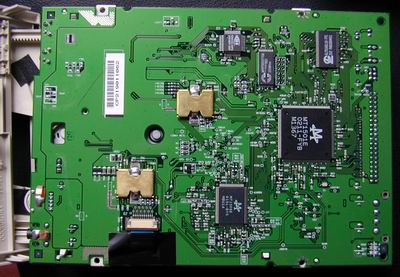

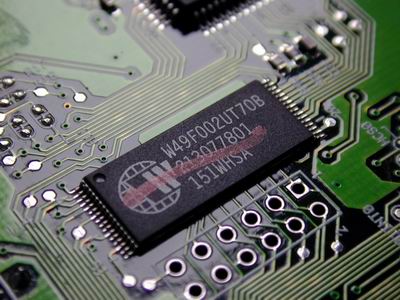

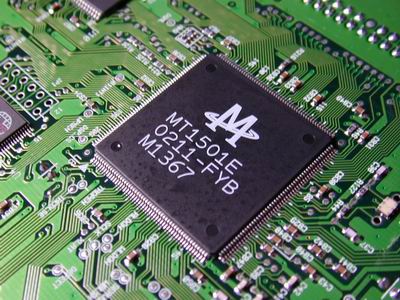

 COMBO产品最大的特点，就是在于能够使用单光头，完成对CD的读取、刻录，以及读取DVD光盘的功能。有效的避免了双光头产品，因为机械故障而影响部分功能使用的弊端。当然，我们也承认，单光头产品，由于同时兼备多种读取/写入功能，因此老损速度，会比一般产品来得快些，但只要用户尽量减少对破损盘片或受污染盘片的使用频率，COMBO产品的品质还是完全可以信任的。  源兴万宝容的内部，多处使用了这种橡胶缓冲垫片，就算COMBO工作过程中，受到一定的震动，也不会对光头造成损坏。另外，有效的减震处理，还可以起到降低噪音的功效。而另外值得一提的还有，为了有效降低工作环境温度，源兴COMBO的内部，设计有热空气导流槽，可以始终让COMBO光头工作在一个相对较低的温度下。  这就是源兴万宝容的电路板部分，此为贴近底板一面，集成的芯片、元件，主要负责CD刻录部分的功能。从图中我们可以看到，源兴万宝容为了有效降低发热量，确保COMBO使用寿命，还在重要的发热来源（步进电机控制芯片）上焊接有散热铜片，此铜片可以直接接触COMBO外壳钢板，使整个产品外壳成为一个庞大的免费散热叶片，在第一时间将热量发散出去可以有效降低，高温对光头寿命的影响。而此电路板背面，即面向光头的一面，则是负责DVD读取方面的电路。  作为专业的IC设计公司，台湾的联发科技，为源兴万宝容提供了多颗控制芯片。上图这颗208pin采用LQFP封装方式制造的MT 1501E编码/解码芯片，可以支持24X CD-R写入、12X CD-RW复写和48x的CD读取。而且，此芯片已经集成了防刻死功能。  这颗联发科技的MT 1506E射频放大芯片，是配合MT 1501E完成COMBO刻录机功能的芯片，同样采用LQFP封装方式100Pin。  这是一颗控制马达工作的芯片，编号IS80C32－40PQ。  刻录缓存芯片，采用7ns，2MB容量的产品。由于拥有了缓存欠载技术，2MB缓存已经足够。  这是刻录部分的Flash芯片，Winbond的出品，512K容量。  这是隐藏在光头下面的DVD控制芯片，同样也是台湾联发科技的产品，编号MT1329E，采用208针LQFP封装，最高支持16xDVD读取。与他相对应的还有一颗MT1326F射频功率放大芯片，由于被藏在线缆下面而未能拍到照片。 （下一篇，我们将介绍源兴万宝容COMBO的测试情况，尽情期待！）
