| 第1页：双捷Albatron PX845PE ProII主板外观介绍 |
目前的IT业界，强强联手争取双赢的局面似乎是大势所趋。目前主板市场上有一个新的品牌－双捷Albatron就是由青云科技和双捷数码两强联手推出的一个全新主板品牌。青云科技创立于1984年，这十多年来产业环境大幅改变，青云公司亦由传统电视机产业转型至信息家电与专业显示器设备领域，推出大型多媒体显示器、背投影显示器和多媒体电浆显示器等高科技光电产品，并致力于新产品的开发与品质的提升，以Monivision为品牌名称，在业界打下了厚实的基础，并于1999年时顺利通过审核成为股票上市公司，目前已是信息家电与大尺寸显示设备之专业制造厂商。同时，青云科技还是Intel全球第5家、nVidia第11家直接客户（Direct Account），能从Intel、nVidia得到一手技术资料和直接技术支持。双捷数码科技有限公司成立于2001年9月，定位于IT、IA产业，主要从事计算机高新科技产品的研发、生产和销售，公司位于深圳，目前已经与Intel、VIA、SIS、nVIDIA、ATI等国际知名IT企业建立了广泛的合作关系，将中国OEM计算机厂商和地区龙头IT企业联合起来，实现了快捷的信息护动和资源共享，提供高品质、高效率的服务。在两家企业宣布联手的同时，双捷Albatron的一系列主板就迅速的铺满了市场。而在Intel发布了新款芯片组的时候，双捷Albatron自然不会错过这个大好机会展示自己的主板制造实力，于是我们很快就拿到了双捷Albatron的I845PE芯片组主板产品，型号为PX845PE
ProII。先来看一下外观。

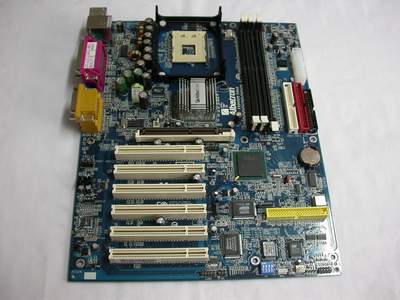

这款双捷Albatron的PX845PE主板采用标准ATX板型结构，蓝色的PCB板，主板上提供1个AGP 4x插槽、3个DIMM插槽以及6个PCI插槽。整块主板的做工、用料和布局都相当理想，反映了双捷在主板制造上的经验和实力。下面来看一下接口部分。
可以看到，一个串行端口被取消了。在目前见到的I845PE主板上，基本上都是这样的。这是因为I845PE和I845GE除了没有内置显卡之外，其余的特性都是一样的，包括主板的走线布局都可以是一样的。因此，主板厂家均在一条生产线上生产这两款主板。而这个串行端口的位置在I845GE主板上留给了VGA接口。因此在I845PE主板上这个位置就给屏蔽掉了。而为了照顾到可能需要两个串行端口的用户，主板厂商会随主板附送一根串行端口的外接挡板，只要将另外一边的接头连在主板正确的接口上就可以获得第二个串行端口了。下面是主板的供电电路部分。

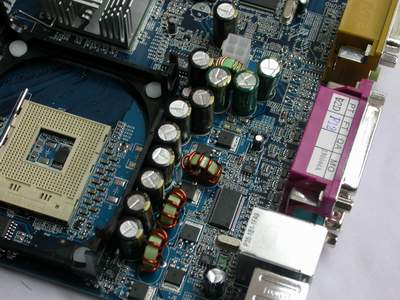

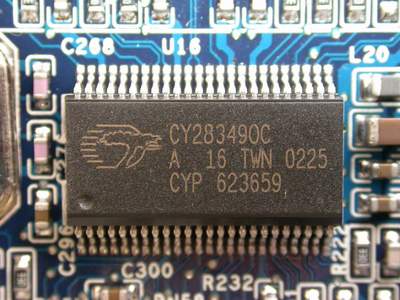

可以看到，这款主板采用三相供电方式，在滤波电路中使用了多颗大容量的电解电容和扼流线圈，用来给主板提供更加稳定的供电。这是主板上的时钟发生器芯片，使系统的外频可以逐MHz调整。

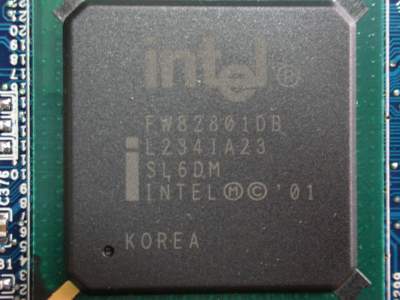

I845PE芯片组的北桥芯片RG82845PE MCH支持400MHz/533MHz的前端总线、DDR333内存以及AGP4X，不过仍只支持4个DDR内存Bank，最多支持2GB的PC2700(DDR333)/PC2100(DDR266)/PC1600（DDR200）内存。I845PE芯片组的南桥芯片为82801DB ICH4。它与北桥芯片之间的数据带宽为266 MB/s。ICH4支持6个USB2.0接口和ATA/100硬盘传输标准。

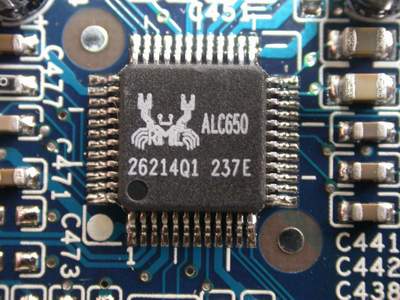

这是RealTek公司推出的ALC650音效解码芯片，支持5.1声道的模拟音频输出，通过具备光纤和同轴两种SPDIF OUT数字音频输出接口的可选音频子卡，还可以输出5.1声道的数字音频信号。

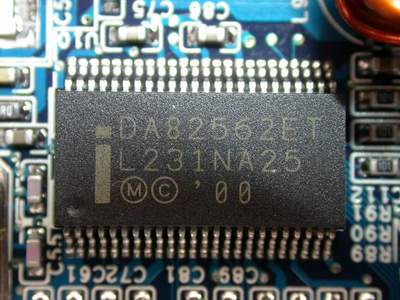

这是板载的Intel DA82562ET网卡芯片，为用户提供了10M/100M自适应的局域网解决方案。

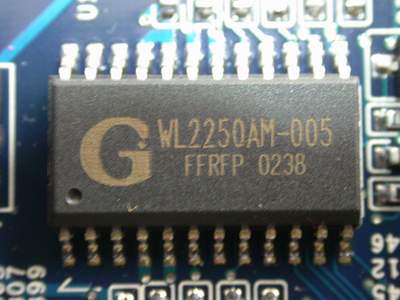

下图为一颗语音芯片，型号是WL2250AM-005。它的功能是使主板具有语音提示功能，可以设定四种语言中的任意一种来告知用户关于系统开机的进度以及过程是否顺利。

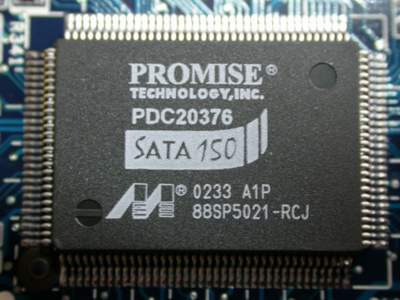

这是一颗由PROMISE公司推出的串行ATA控制芯片，型号是PDC20376，同时它还可以提供Raid功能，主板上也提供了另外一个IDE接口。这样这款主板就可以外接6个IDE设备和2个串行ATA设备。

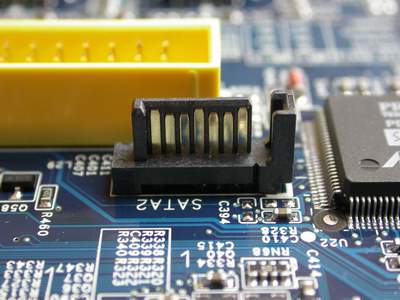

这是主板上的串行ATA接口。

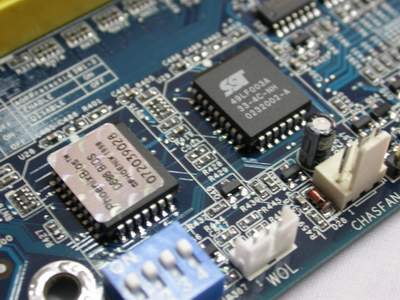

这是主板上的双BIOS设计，这样在一个BIOS因为病毒或者升级失败造成损坏之后，另外一个可以继续正常工作。

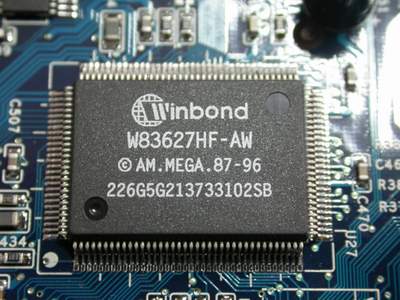

这使是主板上负责I/O的芯片。
