微星845E Max2 -BLR（MS-6398E）主板特色
微星主板在品种更新和功能开发方面一直走在其他主板的前列，作为微星的主打产品，这款采用了845E芯片组的845E
Max2-BLR
（MS-6398E）主板更是这方面的典范，用一句话概括就是“能接的全给它接上”，从845E内置的诸多功能、内置网络接口、5.1声道输出、数码S/P
DIF输出到时髦的篮牙无线连接，可谓应有尽有，充分满足中、高端用户对速度、稳定和全功能的要求，这就是微星845E Max2
-BLR（MS-6398E）主板设计的出发点。

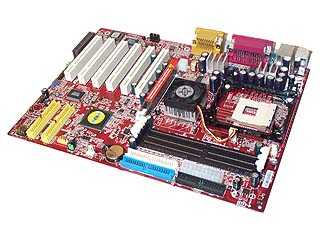

微星845E
Max2
-BLR主板采用了845E芯片组，支持.13微米Northwood核心、Socket478接口的P4和P4赛扬，刚刚公布的Intel
P4 2.53GHz也不在话下。由于支持533MHz的系统总线，
这款主板的前端总线的带宽达到4.2GB/s，远远超过了AMD平台的2.1GB/s，为将来更高频率P4性能的充分发挥奠定了坚实的基础。

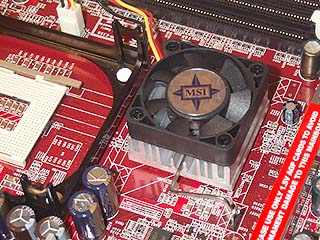

为了配合超频功能，微星在这款主板的MCH芯片的散热片上还增加了风扇，转速高达6000转（主板显示，好像没有这么高吧？），不过噪声却不明显。一般情况下，当外频工作在100和133MHz的时候，MCH芯片的发热量很小，但这款主板只要你的内存和CPU够强就能超到166MHz，这个时候增加的风扇就能让MCH芯片跑的更加稳定。

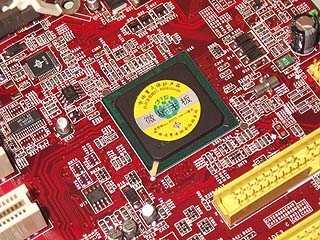

845E的MCH芯片支持DDR200/266标准，为P4提供最高2.1GB/s的带宽，虽然这个数值与支持双通道RDRAM的850芯片组相比还有不足，但已经大大领先于PC133
SDRAM，基本上满足了P4对内存带宽的渴求。微星845E Max2

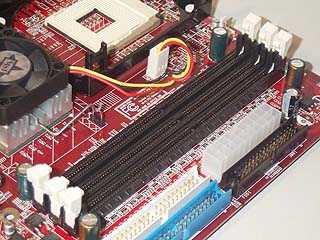

-BLR主板为了照顾用户内存升级的实际情况特意安排了三根184线的DIMM内存插槽，这并不是说它能支持更大的内存容量，实际上这款主板支持的最大内存容量仍然是845E规定的2GB，但845E规定用户可以使用4个Bank的内存，也就是说如果用户在特殊的情况下有4根单Bank的低容量内存条时就可以利用到其中的3根，避免了用户升级内存的麻烦，当然如果你的内存已经是双面双Bank的那就只能插入两根了，从这点来看微星还是蛮体贴用户的。
主板采用的ICH4芯片支持6个USB2.0标准的USB接口，由于USB2.0标准支持最高480Mbps的传输速率，在一般的拷贝中能获得接近一半即240Mbps的拷贝速度，一些诸如大数据量拷贝的活动硬盘、多媒体视频播放器等就能真正的与电脑组成一个灵活多用的媒体中心，意义远大。ICH4目前只支持双通道4口的IDE接口，支持ATA66/100传输标准，不直接支持ATA133和Serial
ATA，因此微星845E Max2

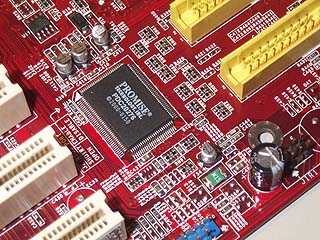

-BLR主板另外搭配了Promise的PDC20276的Raid芯片，除了支持另外两路4口的ATA133标准的IDE接口外还能组建Raid系统，满足高端用户数据倍速、倍容和备份的需要，这种大包大揽的做法是微星的一贯做法，其目的就是为了满足那些不经常升级的用户的需要。

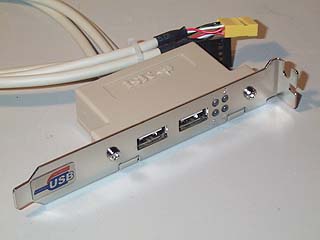

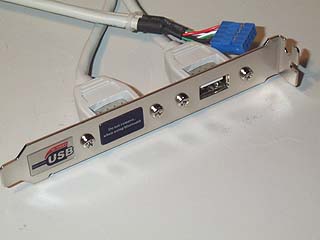

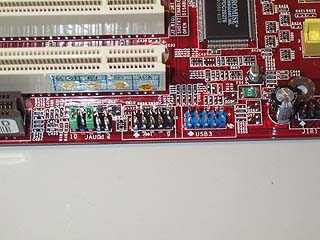

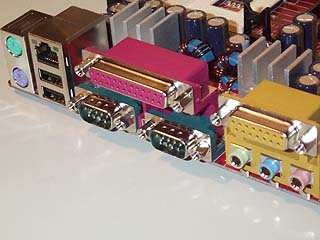

与一般主板不同的是除了主板后面直接支持2个USB接口外，微星还为用户准备了两个USB外接挡板接口，这样用户就可以将剩余的4个USB接口接到机箱的挡板上，减少另外购买的麻烦。
微星还将其主板上传统的DEBUG灯做到了USB外接挡板上，这样用户不打开机箱就能了解机器启动的状况，出现问题的时候也能及时解决。
其中一个USB外接挡板的接口上覆盖了一张标签，上面文字的意思是这个通道在使用篮牙互联插件时会被互联设备占用，而如果用户没有使用互联插件时就可以撕掉标签享受6路的USB接口。
微星845E
Max2

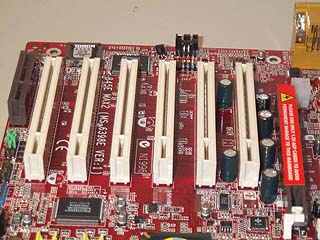

-BLR主板支持1路AGP2X/4X传输标准的AGP接口，接口电压为1.5V，同样不支持早期3V接口电压的AGP1X/2X显卡，另外搭配了6个PCI插槽和1个CNR插槽，将845E的全部资源充分利用起来。

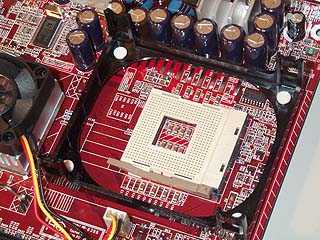

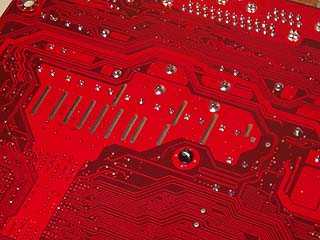

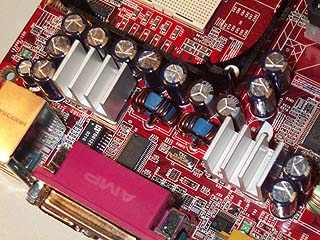

电源部分采用HIP芯片搭配双相电路为CPU供电，13个2200uF的电容减少内阻的同时增强了滤波的效果。保证双相电路也能满足更高频率P4的需要还在MOSFET管上覆盖了散热片，利用CPU散热器的风扇进行散热，也避免了常见主板利用PCB散热时主板温度高、温差大而容易导致的接触等问题，主板背面的布线上也通过加锡来增加大电流的通过。
微星845E

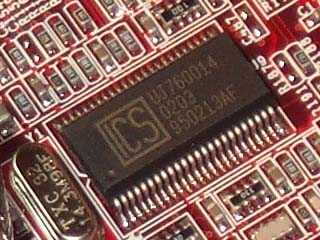

Max2-BLR主板的时钟电路采用ICS的UJ760014芯片，最高支持233MHz的外频和逐兆变频的功能。

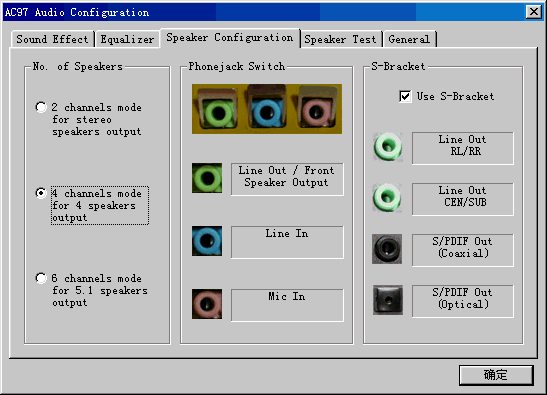

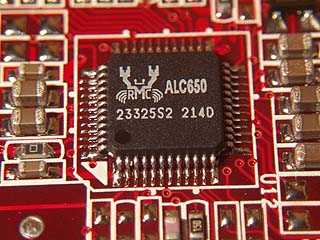

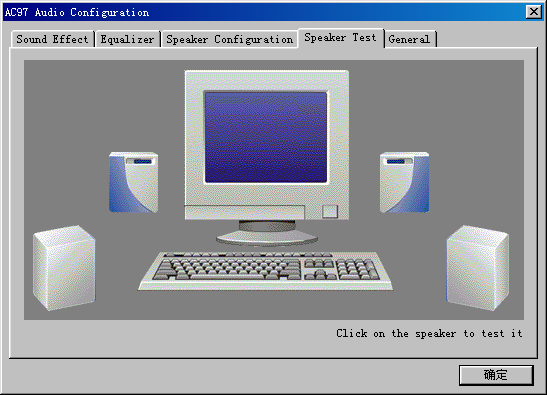

板载CODEC芯片采用ALC的650，支持6声道声输出，播放DVD时可以享受真实的环绕声效果，但对于EAX和A3D的支持仍然不够理想。除了在软件上将麦克风和线路输入端设定为后声道输出和中置、超低音输出外，微星还为用户搭配了一个扩展音频接口，将后声道和中置、超低音转接到这里，而原来的线路输出和麦克风就可以同时使用了，并可以通过软件方便的设定和测试，此外这个接口卡上还提供了同轴数码S/P
DIF输出和光纤输出，如果你有硬件解码器和MD的话就会体验到这种设计的妙处啦。

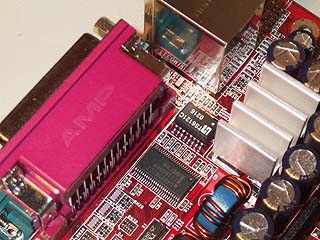

845E已经内置了LAN网络接口协议，因此只要搭配个接口芯片就能实现与局域网的连接，随着小区IP宽带、ADSL等网络设备和家庭内部设备互联的普及，这种接口就如同USB接口一样会在家用电脑中广泛的流行。

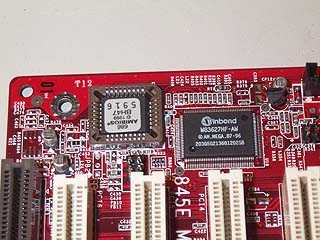

此外该主板选用华邦的W83627作于I/O和硬件监控，BIOS的容量为2MB，为微星的Live
BIOS提供足够的存放空间。
主板BIOS特色与功能
面对DIY用户市场的主板除了本身的功能和性能外还要有个优秀的BIOS，微星845E
Max2-BLR主板在这方面除了常见选项外还将超频和内存设定选项也集成到BIOS内部，不过现在很多主板都能达到这样的水平了，所以不算特别出色。

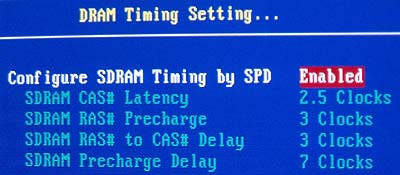

在BIOS里可以对内存的延迟参数进行细致的设定，在品牌DDR266的内存一般都可以将参数设定在延迟最短的状态。

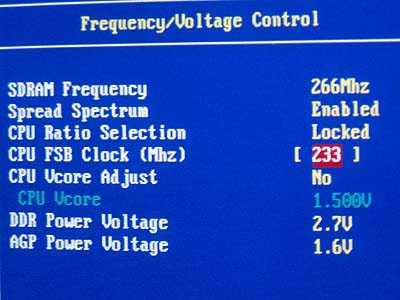

CPU超频方面包括了内存频率、外频频率的设定和CPU、内存与AGP接口电压的设定，其中内存可以在DDR200和266间选择，外频可以在100～233MHz间逐兆变化，CPU电压从初始电压开始到1.8V，内存电压最高为2.8V，AGP接口电压最高为1.8V，CPU的倍频如果已经锁定，BIOS中就出现Locked，也就不能改变了。
包装与附件特色
微星845E
Max2-BLR主板的外包装醒目而华丽，蓝色的基调衬托出主板的高贵，主板本身的做工和元件的选料也颇为不错，打开包装后里面除了数本厚厚的安装使用说明书外还有各种的配件，赠送的软件功能繁多，让用户有一种获得颇多回报的感觉。
配套光盘中Live
BIOS和Live Driver可用于在线升级主板BIOS（需要将主板BIOS中的BIOS防写入功能关闭）、Live
Monitor用来随时获得微星网站方面内容的更新、D-Bracket

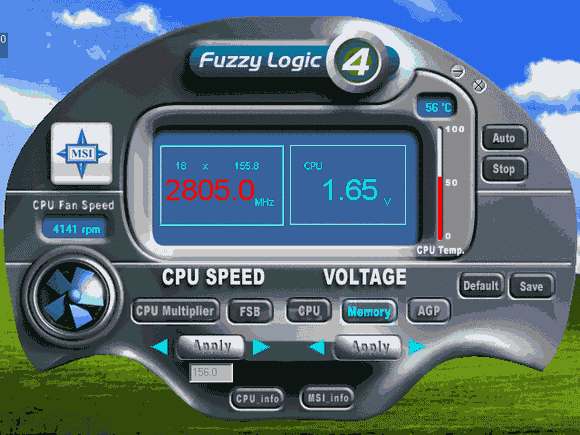

2则将原来主板上的DEBUG灯转移到USB外接扩展插槽的上面、S-Bracket则可以将后置、中置和超低音输出通过专用的扩展卡连接到挡板上，还可以获得同轴数字和光纤输出。此外微星的Fuzzy
Logic 4可以设定CPU的外频和倍频，还能调整CPU、内存和AGP接口的电压，显然，这个就是微星送给大家超频的小礼物，而且这个程序还可以自己进行超频，并同时运行软件来监测运行的稳定性，同步显示的温度和频率数能告诉你CPU超频的大致范围，对于一些刚刚开始玩超频的朋友来说，这个功能实在是太好用了，看，它把这颗P4
2.4GHz超频到了2.8GHz！

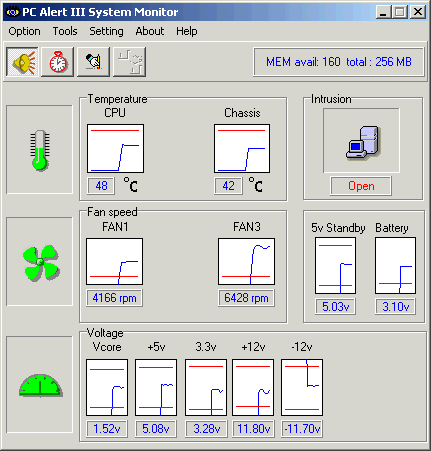

微星的PC
Alert
III其实就是一个硬件监控软件，除了显示CPU和系统的温度外，还可以显示风扇的转速和电压的高低，通过监测来保护CPU和电脑的安全。
引人注目的篮牙技术
如果你留意下微星845E
Max2 -BLR的包装就会发现侧面的一个附件箱上醒目的“Bluetooth”字样，这就是微星首先在主板上使用的篮牙技术，微星845E
Max2 -BLR用篮牙协议代替以往的USB连接线实现了电脑设备间的无线互联！
说起篮牙大家也许并不陌生，不过要说道篮牙真正的定义、篮牙的技术与协议则大部分的朋友也许就不知道了。
其实篮牙——Bluetooth是以短距离无线连接和协议为基础的一种互联技术，这里强调的是篮牙的协议，将一个内置了这个协议的硬件模块与设备进行连接就演变成了篮牙设备，在当今的世界中设备往往无关紧要，而协议才是真正的灵魂，掌握了协议也就掌握了整个的市场。
利用篮牙协议可以有效地简化台式电脑、笔记本电脑、掌上电脑和手机等移动通信终端设备之间的联系，大大简化了这些设备接入Internet的步骤，为无线通信拓宽了道路。由于没有了电缆的束缚，移动更加轻松，这就是篮牙等无线传输协议存在的意义。
“蓝牙”其实是一位曾在公元10世纪统一了丹麦和瑞典的斯堪的纳维亚国王的名字命名，瑞典爱立信公司借用这个名字意在统一欧洲乃至世界的无线连接市场，而爱立信在GSM方面的成功也奠定了篮牙技术在无线传输方面的优越性，也就是说，也许很多国家都可以开发出自己的无线互联协议，但在具体的实施上却往往无法与这样的公司抗衡，目前五家世界顶级通信/计算机公司——爱立信、诺基亚、东芝、IBM和英特尔经过磋商，联合成立了蓝牙共同利益集团（Bluetooth
SIG）来加速篮牙技术的开发、推广和应用，所以大家经常能在电视、广播和报纸上见到和听到这个技术名词。
其实在无线互联方面并非就篮牙一种协议，其他技术的开发也很有成效，如早期电脑上使用的红外线互联、最新开发的IEEE802.11b的Wi-Fi等都有篮牙所不具备的多种优势，但篮牙技术的优势就在于较短的无线通讯距离和较低的通讯流量能大大降低设备的成本，设计的灵活性也更高。
秉承了爱立信在无线数字方面的传统，篮牙采用了跳频技术+时分+前向纠错编码的无线全双工通信制式，大大减少了随机噪声的干扰，增加了抗信号衰落的能力，有效减少同频的干扰，提高通信的安全性。篮牙采用的是2.4GHz的ISM
（即工业、科学、医学）频段，省去申请专用许可证的麻烦；采用FM调制方式使设备变得更为简单可靠，数据传输速率最高为每秒1Mbps，通信距离为10米左右（1～100mW），也可以使用放大器来增加互联的距离。
随着篮牙技术的推广，我们可以在台式电脑、笔记本电脑、打印机、扫描仪、数码照相机、PDA乃至微波炉、洗衣机、电冰箱、空调机等设备上加入篮牙无线互联技术，这样就能在整个家庭中建立一个真正无线的空间，并且实现各种方便的调整功能，而微星845E
Max2 -BLR在这里使用的篮牙技术仅仅是将两台电脑连接起来，减少了台式电脑间连线的麻烦，方便了笔记本与台式电脑的数据交换和资源共享。
845E

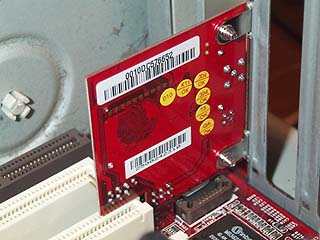

Max2 -BLR配套的篮牙设备其实可以分为两个部分，一个是通过插卡的方式与主机连接的卡式篮牙连接卡，一边插入主板后将挡板固定在机箱上，而挡板上还留有外接天线的插座，与漂亮的天线连接后可以与更远的设备连接，所以可以将这台电脑作为全部设备的主机，其他设备作为副机，这样能保证最大的共享，而实际上这个接入点就是主板的一个USB接口，所以一旦接入篮牙无线连接设备后另外可以利用的USB口就变成了5个。
845E
Max2 -BLR还附赠了一个具有相同功能的篮牙无线连接卡，或者称为Key，和我们常见的优盘外形一样，内部结构则与前面插卡式的几乎一样，将这个Key插到任何一台电脑（也包括笔记本）的USB接口上就能将两台电脑连接起来，并且实现文件拷贝、拨号上网等资源的共享。
下面我们简单介绍下845E
Max2 -BLR篮牙互联的操作和使用的情况：
将插卡式的篮牙连接卡插在主板左前方对应的插座内，连接好天线。
将Key插到笔记本电脑的USB口。在两部电脑上安装相同的软件，当提示接入电脑的种类时可选择台式（Desktop）或笔记本（Laptop），不过如果只有两台电脑无论你怎么选功能都是对等的，只有连接的设备超过2个主机的功能才会显现出来，重新启动电脑后两台电脑右下角都会出现篮牙互联的图标，点击它；在新打开的窗口中，你可以在My
Device里面设定本机的状态，如文件交换的目录、互联时的虚拟端口等，但一般不需要设定就可以工作。

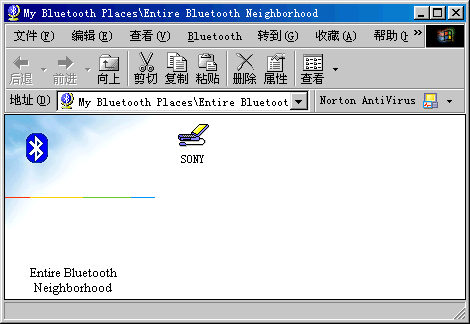

接下来就只要点击“Entire
Bluetooth Neighborhood”，这个程序就开始收集接收范围内全部篮牙设备的信息，将其中符合软件初始设定的设备都收录进来，下图显示的SONY就是一台插入篮牙Key的Sony笔记本。

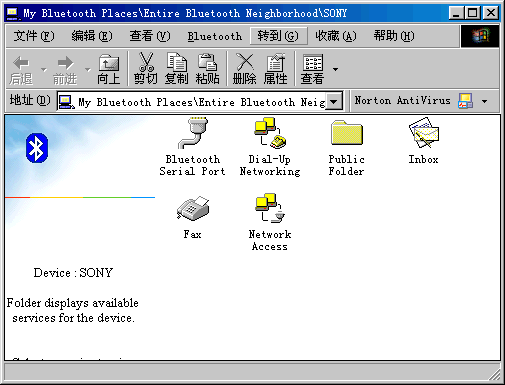

再双击SONY图标就能见到Sony笔记本能够提供的功能图标了。
其中“Public
Folder”用来相互传输文件，“Dial-Up Networking”和“Fax”可以利用Sony内置的拨号Modem上网或发传真，而Network
Access、Bluetooth Serial Port和Inbox则可以提供更多的扩展功能。双击“Public
Folder”就可以查看对方硬盘上对应目录内的文件（目录位置可以自己设定），下面是传输2MB大文件和小文件时的传输情况：
测试时330Mbps的传输率与篮牙协议中最高的1Mbps还有一定的差距，习惯于高速传输的朋友来说对这样的速度也许嗤之以鼻，不过篮牙在互联、保密和成本控制方面还是有自己独特的优点的，而篮牙也就是为了低速传输的市场而开发的。
此外还测试了两台电脑间通过篮牙协议共享Internet资源时的情况，但连接的步骤和对操作系统的要求都比文件传输略微复杂，需要建立Network
Access并在服务器端打开Internet共享连接才行，而且目前赠送的驱动为英文版，会给大陆初次使用的用户带来麻烦，实际使用时也可能因为其他协议和管理软件的安装而无法建立Network
Access并导致无法共享浏览网页，希望微星今后的驱动中能提供更方便的操作以满足普通用户的需要。除了电脑间通过微星配套的篮牙转接设备进行无线连接外，如果你有爱立信的T38/T68类的手机，也可以与这台电脑进行连接，而台式电脑也可以通过GPS手机上网啦。
如果你有其他的设备如支持篮牙功能的打印机，你也可以将图片和文字输出到打印机上，当中不需要任何的电缆！
从总体上看，要说完这款主板的主要特点是件颇为困难的事情，无论是最新的篮牙应用到最时髦的超频功能，微星845E
Max2 -BLR都应有尽有，这样的主板大家喜欢吗？
