有人一看到USB也许会问你怎么又来了？USB有什么可说的？其实从题目上已经反映出了这篇文章的主要重点—那就是USB的扩展。不过需要说明的是，我这里所说的扩展只是在利用现有的主板USB扩展口的情况下进行的。因为如果真的要想增加USB接口的数量要涉及到专用的芯片，所以只能去购买扩展卡或者是USB HUB之类的设备了。那么，这里所说的扩展到底是以什么方式进行的呢？
下面我们先说一下扩展的目的。因为众所周知的原因，现在的USB接口一般都在主机的后面或者是新一点的机箱是在前面的下方。但是一般情况下我们的机箱都是放在电脑桌之下的，这样我们每当要使用USB设备之时，都不得不费力的弯腰下去。这是其一。现在随着一些移动存储设备功能的增强，耗电量也越来越大。与此相矛盾的是主板上的USB接口所能提供的电流时非常有限的，一般是在500～700mA左右，最大的也就是750mA。而现在的有些移动硬盘中所用的笔记本硬盘的正常工作电流达到了1000mA，听说还有耗电量为1200mA的！！真是恐怖。这样最直接的结果就是移动硬盘不能正常使用，甚至根本就不能被系统所识别！这种现象尤其是在接入的USB设备较多（如USB手柄、移动硬盘和数码相机等）的情况下更容易出现。为了解决以上所提到的两个问题，我就采取了以下的方法。

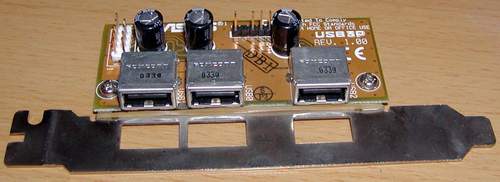

一般的主板上除了在键盘口的下面的一组USB接口之外，主板上一般还提供了另外一组甚至两组的USB扩展埠。通过在上面连接扩展板可以使主机最多同时连接4个或者是6个USB设备。有些主板厂商会随主板附送一个USB扩展板，如华硕、磐英等；更多的主板则不会直接提供额外的扩展板，这样我们只能从市场上单独购买如前面一篇与硕泰克主板相关的文章中曾经介绍过的那种。不过据我观察，有很多的扩展板的插头接线与我们现在主板上流行的USB扩展口的定义是不兼容的。我们一般的主板上提供的扩展插座是有9个针的，其中的1、2，7、8是电源线，3、4，5、6是数据线；单数的是一组，偶数的是一组；9号针是防呆用的，没有定义。而市场上所卖的一些扩展板插头上则使1～5号针是一组，6～10号针是一组，对于这种接头如果直接就接上去的话后果很难想象。所以在购买是一定要对应好了。当然，市场上出售的有些扩展板是一些主板附带的那种，如华硕的，则可以放心的购买来后插上直接使用在大多数主板上。我这里所使用的就是一块华硕主板上附带的扩展板卡。由于疏忽，没动过之前的图片丢失了，不过下面这副还是可以看得清楚的。
我只是把他原来的挡板给弄得和电路板在一个平面上了，这样便于后面的固定。为了实现在距离上的扩展，我就把原来卡上所带的数据线给从中截断，一分为二。然后再在一端如下图所示的位置连接上一个RJ45的插座，为了后面的使用方便，我连线时使用了从左到右一一对应的连接。

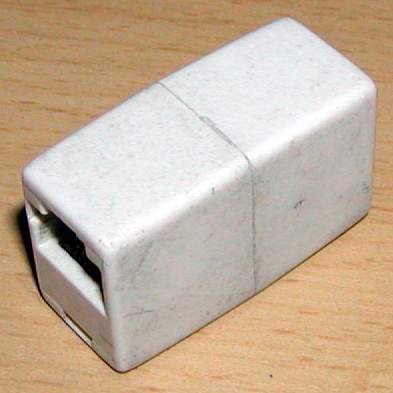

这个插座时把从市场里花2块钱买来的一个RJ45直通头一分为二得到的。只要把买来的直通头从中间往两边一掰就开了，再用剪刀从中间剪开就可以了。剪开的两段我们可以像上图一样接在信号线上，不过我有了另外的想法。

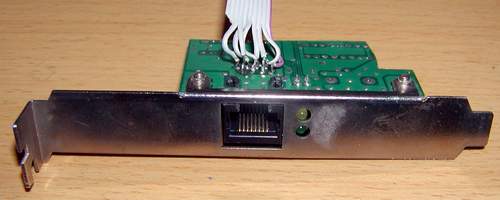

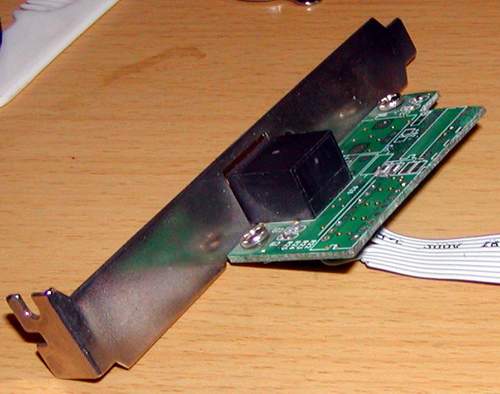

我手中正好有一块坏掉的ISA接口的10MB网卡，网卡上也有一个RJ45的插座，并且也是8条线的。于是为了安装的方便，我就选择了用这块网卡上的接口来替代RJ45头上剩余的的另一端。

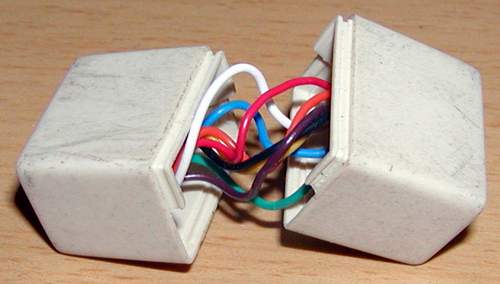

注意连接的时候相应的线要一一对应，千万不可以错！检验的方法非常简单，如下图所示的将连接后的两段放在一起，一看即知。
